ECCO IL MIO PRIMO AMPLI
AUTOCOSTRUITO

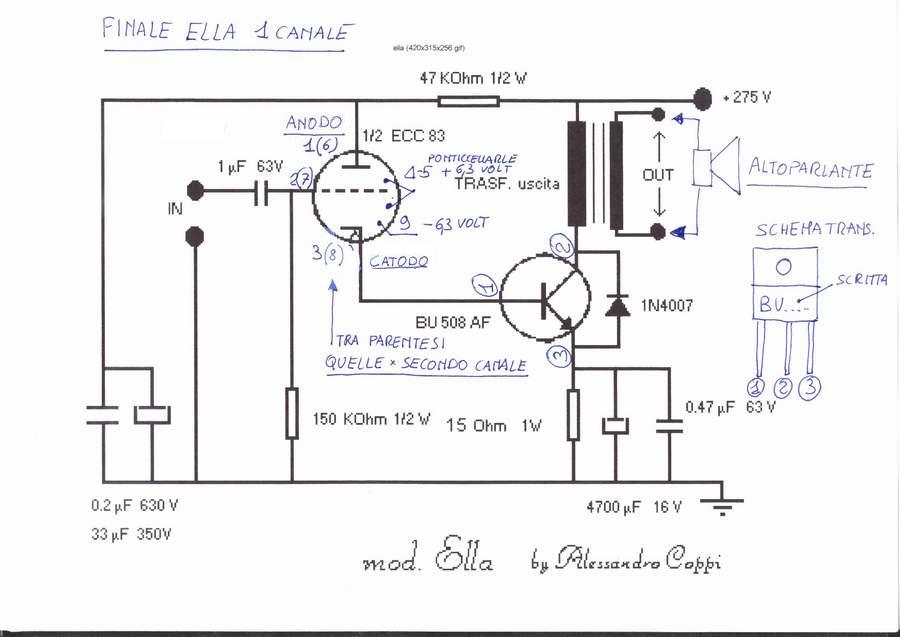

Grazie all'amico Alessandro Coppi del sito www.autocostruire.it che e' stato gentilissimo ad aiutarmi, sono riuscito nell'impresa di costruire questo finale ibrido valvole e transistor. Il progetto e presente nel suo sito ed e' una sua creazione, tra l'altro a aperto da poco un punto vendita online www.autocostruire.com dove troverete tutto il necessario per cimentarvi nell'opera. Il costo complessivo per la realizzazione del mio modello e stato circa di 220 euro, un po' piu' caro del mod. base perche' ho voluto mettere una valvola raddrizzatrice al posto del ponte di diodi fornitomi nel kit. La potenza e di circa 6 watt , ma vi posso assicurare che quando sentirete andare questo oggetto ne rimarrete colpiti. Io personalmente lo fatto sentire ad un paio di persone con orecchie buone ed un po' scettici, ma si sono meravigliati anche loro E i componenti principali sono una valvola ecc83 e 2 transistor per televisione BU 508 AF . Detto questo veniamo al progetto, allego qui sotto il progetto di Alessandro che troverete sul suo sito, con alcune mie specifiche.
click per allargare

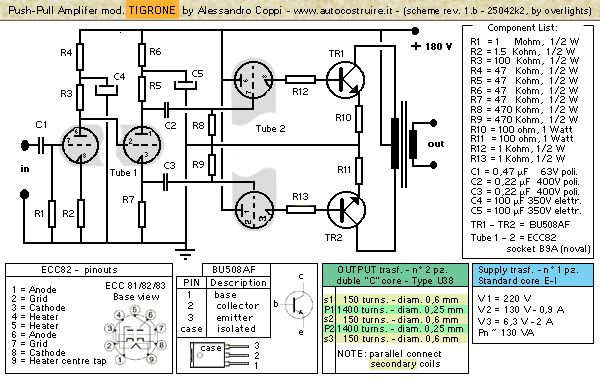

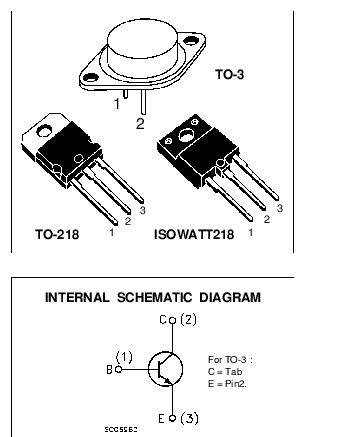

Per comodita' allego schema internazionale transistor, allego anche schema valvola ecc83 e anche lo schema del Tigrone che e' una variante di Ella ma disegnato bene e con lo schema della valvola.
click per
allargare

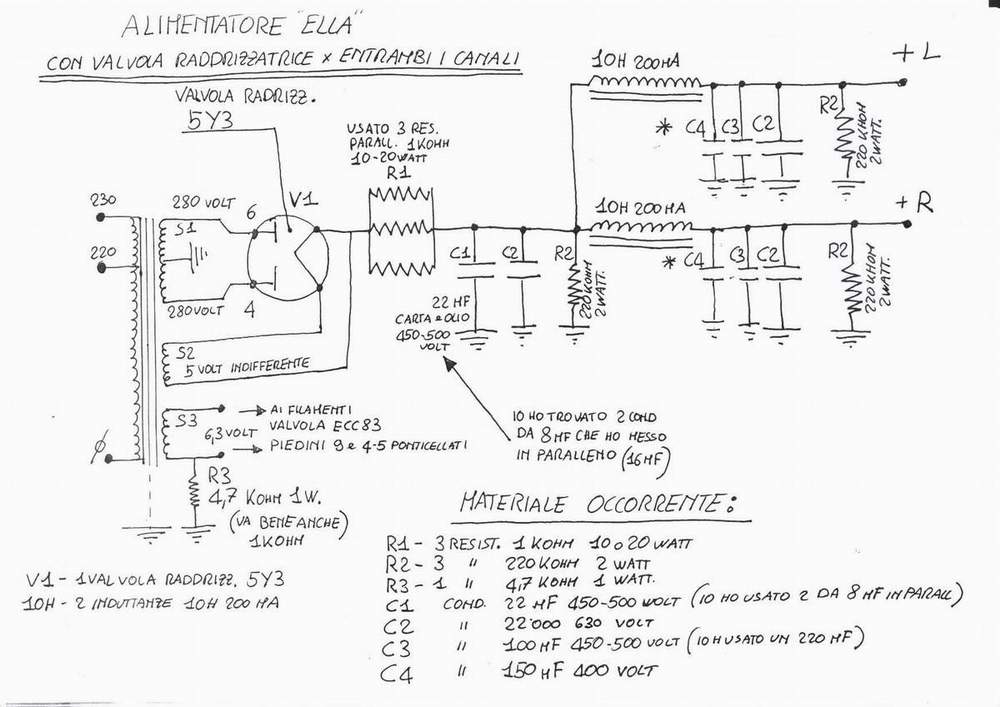

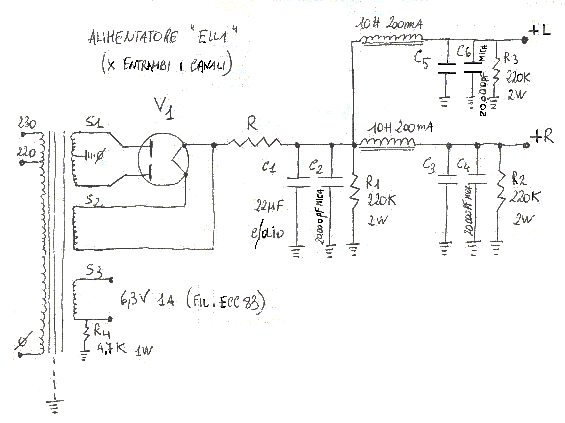

Per l'alimentazione io ho scelto una valvola raddrizzatrice. la 5y3 ed ho' usato lo schema di Marcello che ha' costruito un Ella esagerato, sempre pubblicato nel sito di Alessandro. Allego qui' sotto un disegno di come lo fatto io con anche i componenti e poi allego anche la versione originale di Marcello, e nel link foto di Marcello troverete anche la lista dei componenti da lui usati.
click per allargare
Cosa importante e questa, io ho guardato i numeri dello zoccolo della valvola 5y3 ma erano viversi da quelli scritti sotto la valvola vera e propia. Naturalmente sono i secondi da considerare giusti.
Poi passiamo al trasformatore di alimentazione che ha 3 uscite una 280 volt , una 6,3 volt per il filamento della valvola ecc83 e uno 5 volt per la valvola 5y3.

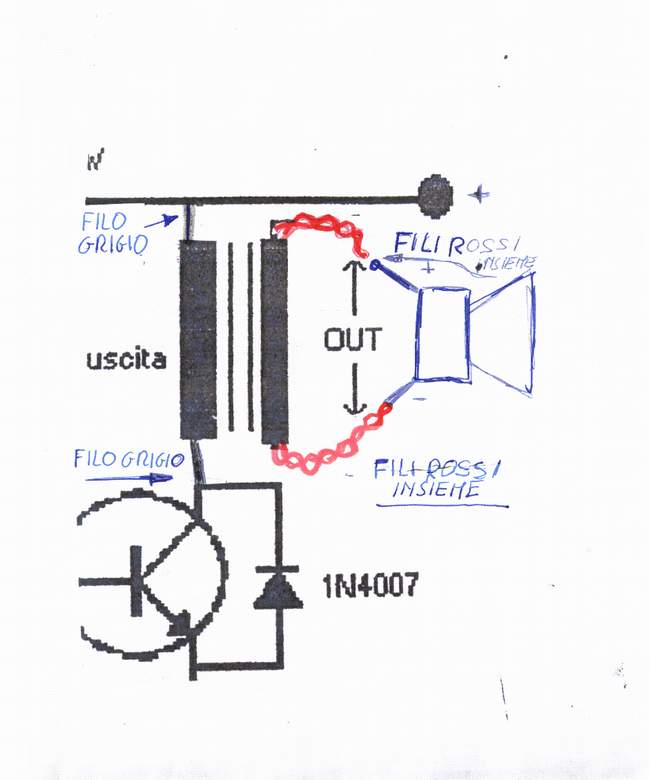

I 2
trasformatori d'uscita sempre forniti da Alessandro vanno
collegati come descritto in questa foto
Ho messo questa foto perche' io avevo fatto del casino.

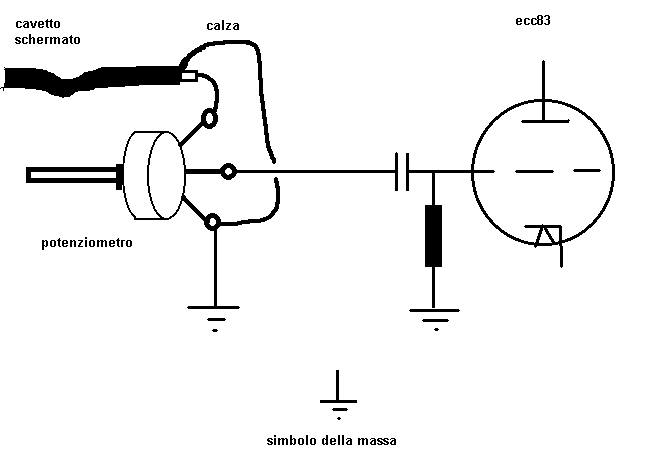

Io personalmente ho anche provato a mettere anche un potenziomentro per il controllo volume, che pero' non mi ha molto soddisfatto, in ogni caso allego qui' una foto di come si monta:

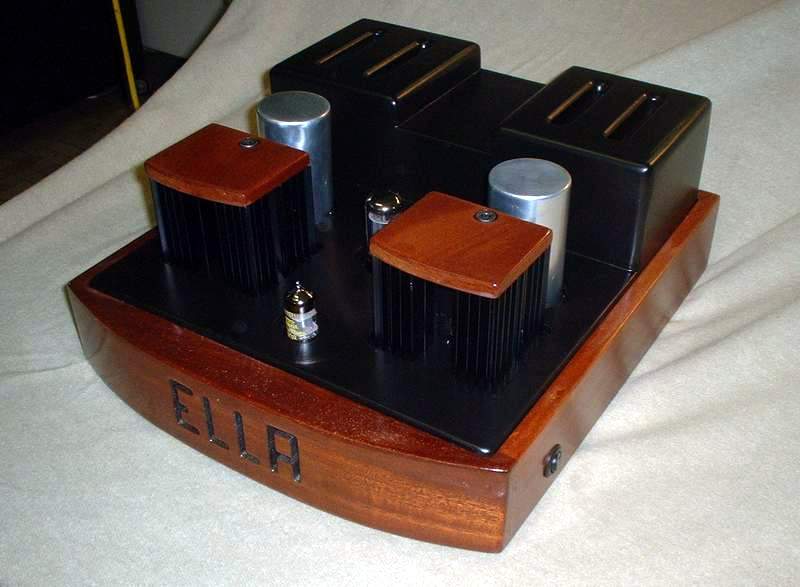

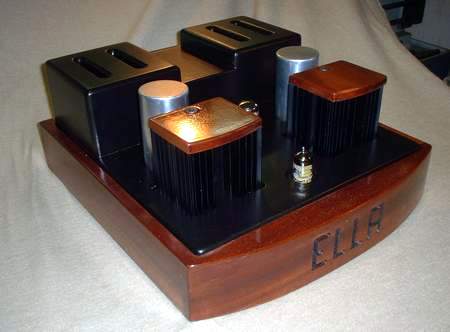

A questo punto uno dovrebbe avere finito, e non rimane che costruire una scatola che contenga tutto questo , io lo fatta un mogano , che mi piace molto come venatura, per la verniciatura ho usato il solito metodo descritto qui' http://www.sbisa.com/SITO-AUTOCOSTRUZIONE-CASSE/casse.html .

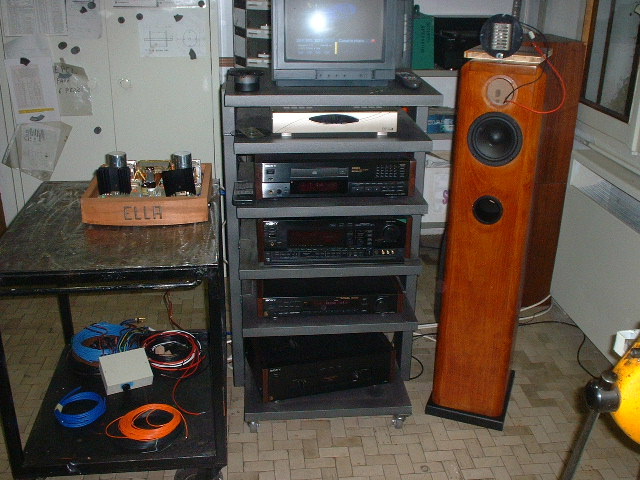

Ascolto: cosa dire una vero piacere ascoltare questo piccolo gioiello, una buonissima dinamica e ricostruzione della scena sonora. Io personalmente pero' ho notato che va molto meglio se pilotato da un pre', piuttosto che dal lettore cd con volume, poi sto' ancora facendo delle prove ma mi pare che dia il meglio di se' con diffusori con altoparlanti un po' grandi. Io ho provato con i miei diffusori da scaffale ( http://www.sbisa.com/SITO-AUTOCOSTRUZIONE-CASSE/Emit/emit.htm) ed ho notato che i bassi erano troppo dinamici e profondi per questi altoparlanti, e li ha mandati in crisi. Invece con i diffusori h o4.1 della ciare non ho notato questo problema. Naturalmente e' una personale interpretazione, vedro' di fare ulteriori prove.
Ringraziamenti: cosa dire ho bombardato di mail e telefonate Alessandro, che pero', con una calma incredibile, non mi ha mai mandato a cagare, anzi e sempre stato gentile e cortese. Percio' lo ringrazio molto per l'aiuto. Un altro ringraziamento va a tutte le altre persone che hanno gia' costruito Ella e che ho contattato per informazioni, e gentilmente mi hanno tutti risposto.

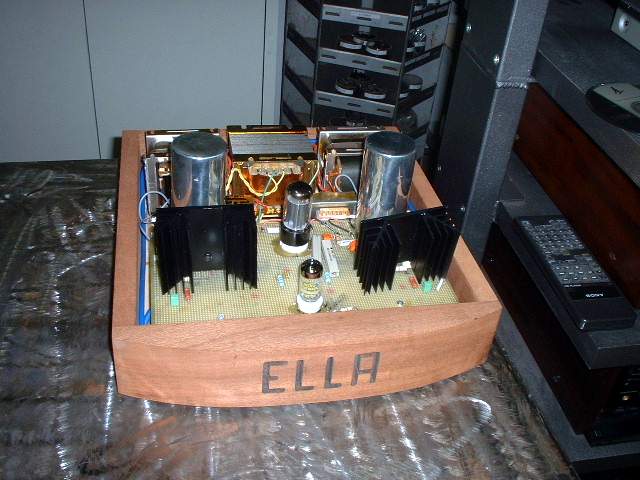

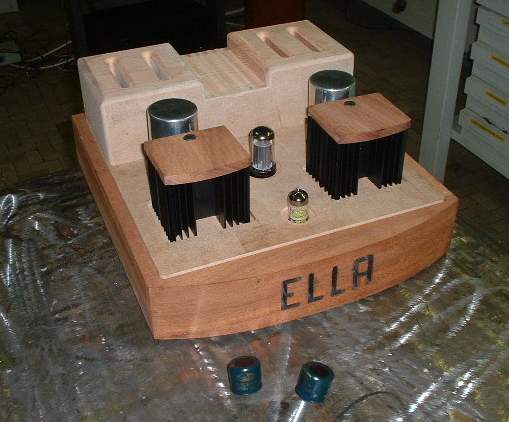

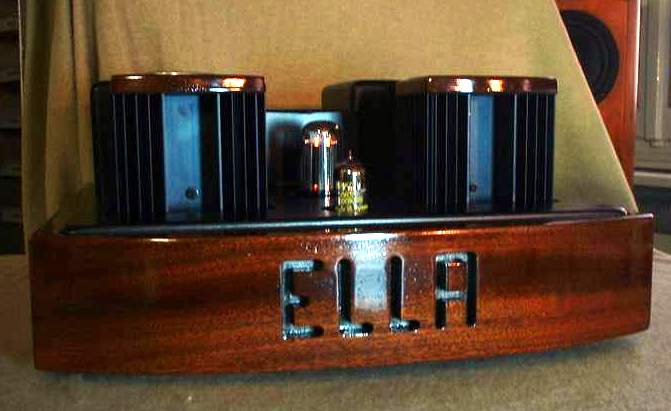

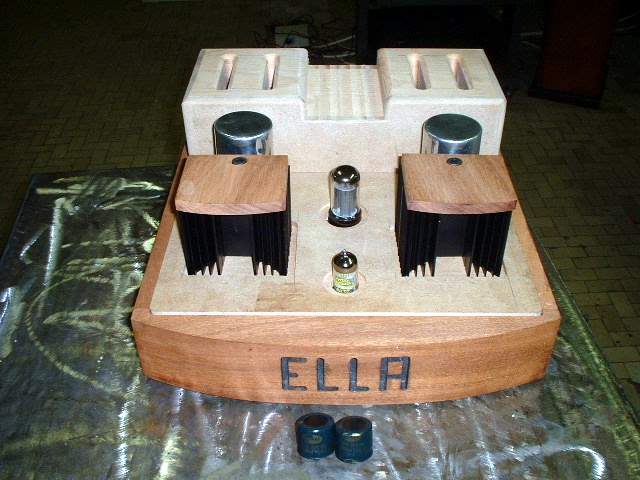

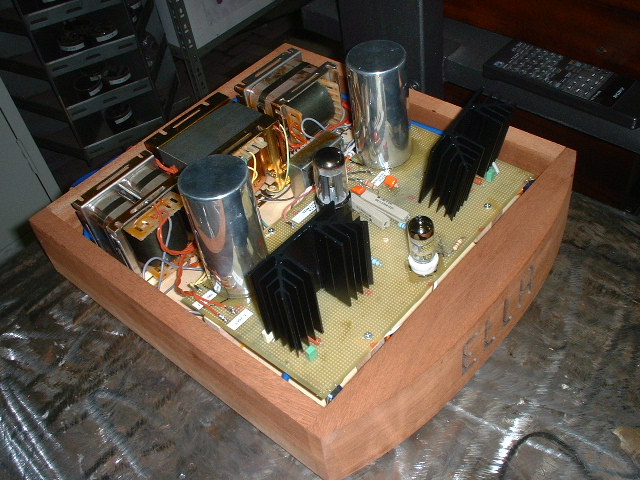

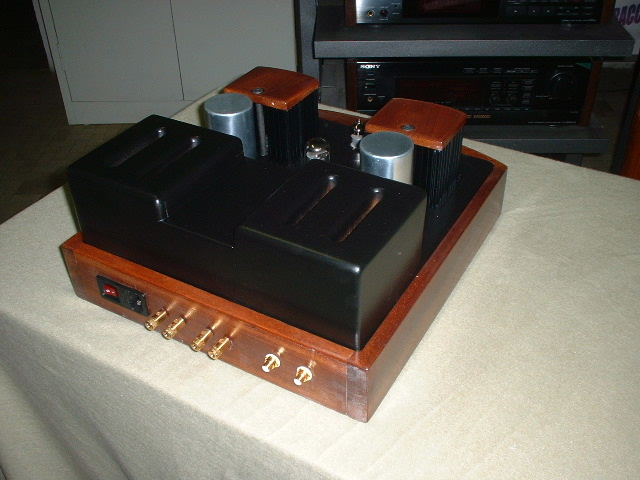

Fofo: ecco alcune foto meglio dettagliate della mia costruzione:
Per domande dubbi ecc scrivete davide64@libero.it
|
