COME MONTARE UNA VASCHETTA  IEC  SENZA  DOVER MASSACRARE UN APPARECCHIO



  Mi e' capitato di  voler montare  una vaschetta IEC in un  lettore CD sprovvisto, per eseguire un upgrade e poter cambiare il cavo di alimetazione a mio piacimento , oltre che a mettere un fusibile  che come vedremo poi, l'apparecchio  ne era sprovvisto, e li sono cominciati i pensieri.

Come prima cosa dopo aver aperto l'apparecchio , mi sono reso conto  che smontare il pannello dietro per poter eseguire lo scasso , era una impresa veramente ardua.

Allora ho pensato ad un accessorio, che permettesse questa modifica, senza dover essere dei riparatori professionisti, ma semplicemente eseguendo 2 semplici forellini di 2,5 mm di diametro.

Questo accessorio lo trovate nella sezione vendita cavi del mio sito oppure cliccando qui'



Ecco qui' sotto punto per punto come si esegue la modifica:

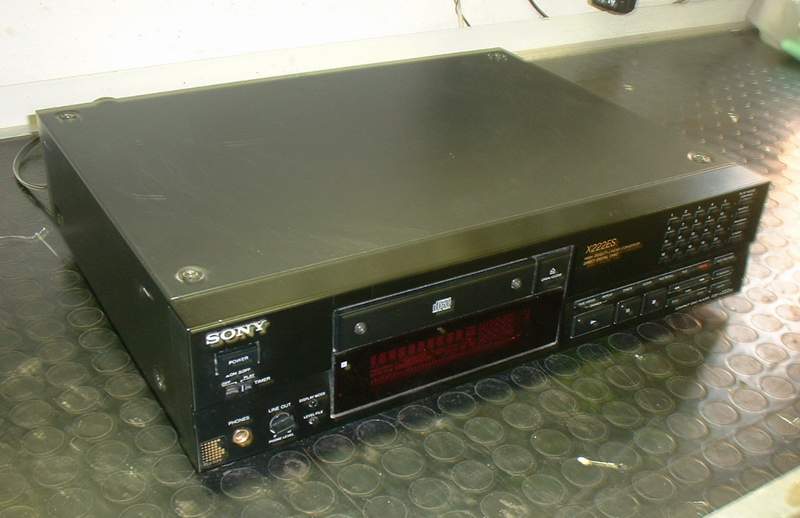

 Ecco la foto dell mio lettore Cd Sony es 222

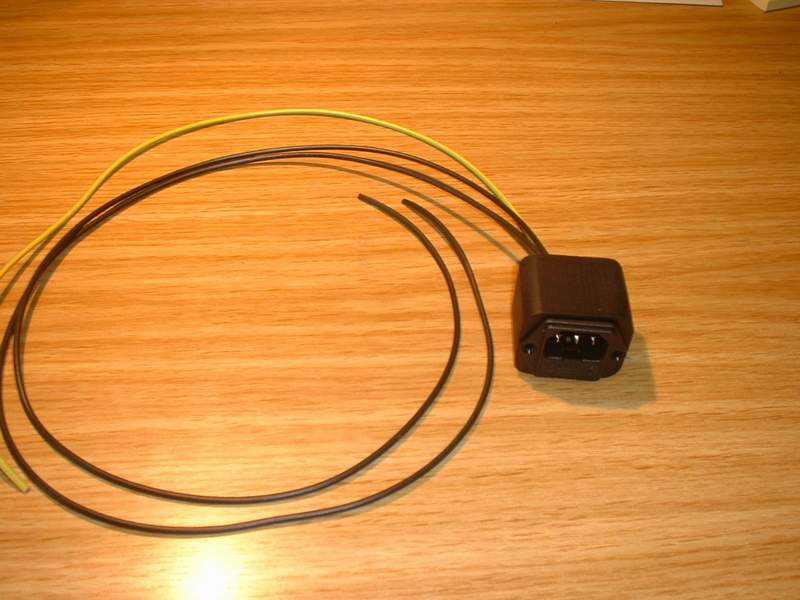

 Ecco la foto dell'porta vaschetta esterno  che ho costruito

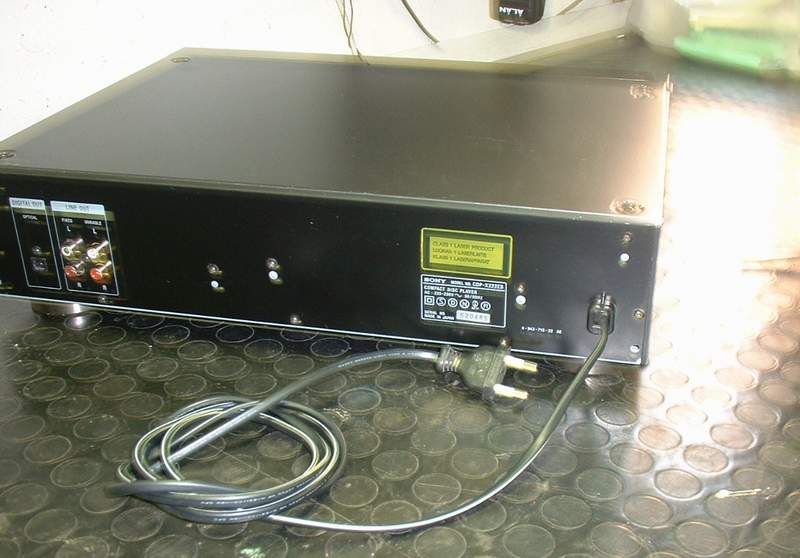

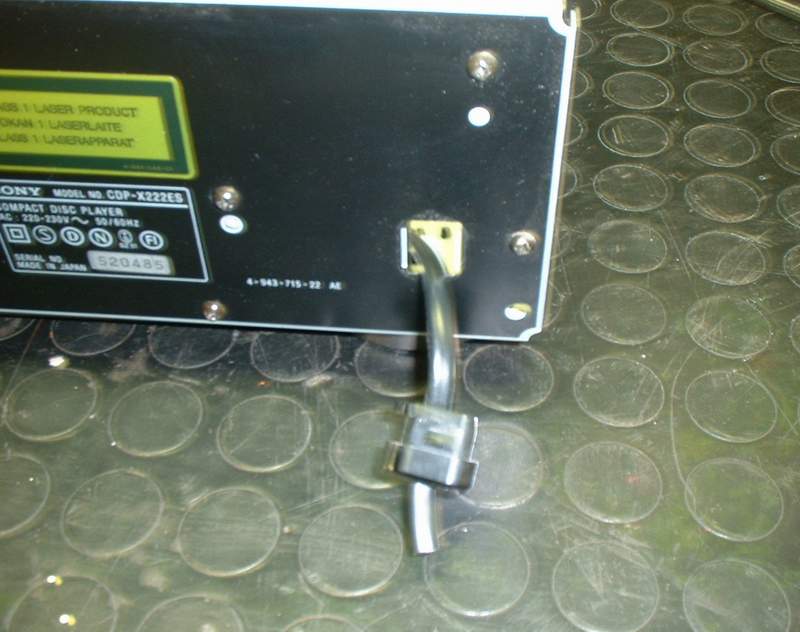

 La vista del Sony da dietro con il suo cavo originale

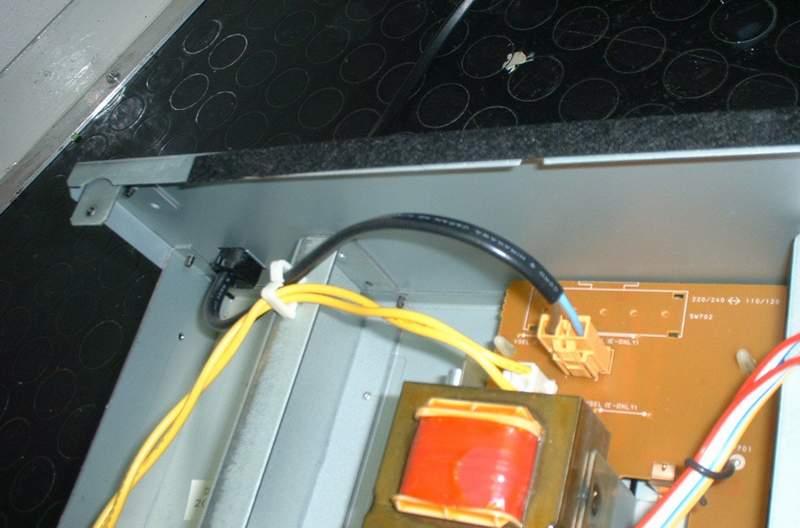

 Vista da dentro   di come si presentava prima della modifica  da notare  che anche se e' un apparecchi non propio economico " e sempre un ES " non ce' traccia di un fusibile.
 Come prima cosa ho tagliato il cavo, e sfilato il passacavo, e bastata una pinza schiacciando un po' le alette che lo bloccavano da dentro  e tirando.

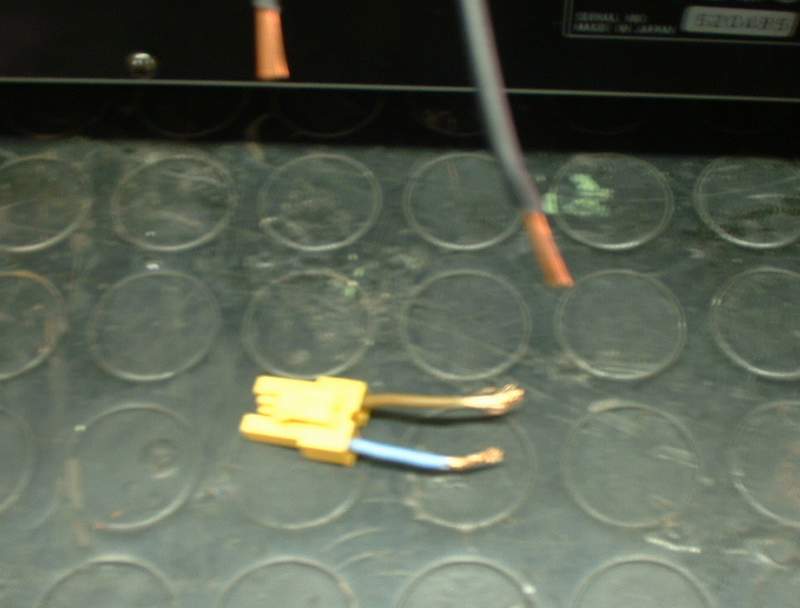

 Poi ho seguito il cavo di alimentazione, che finiva in una spinetta, che per comodita' ho tenuto e spelato  vicino alla terminazione, poi in altri apparecchi puo' essere anche diversa, ma sicuramente non difficile daeseguire.

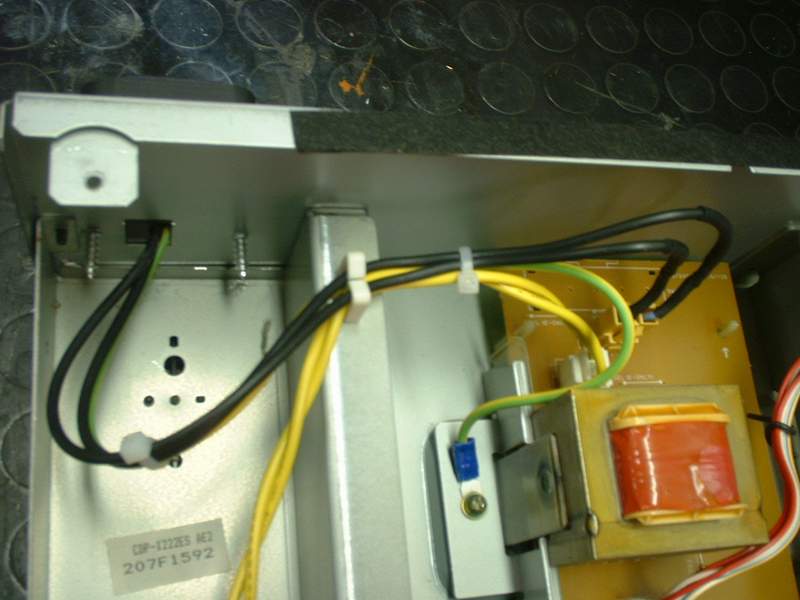

 Ho esegiuito  due forellini con il trapano per fissare la vaschetta dietro , ho infilato i cavi, compresa la massa, poi io per comodita' ho saldato a stagno i 2 cavi alla spinetta, e ho vitato  il cavo di massa  al telaio con la prima vite disponibile che ho trovato.

Comunque si puo collegare anche con dei mammut oppure giunzioni a pressione.

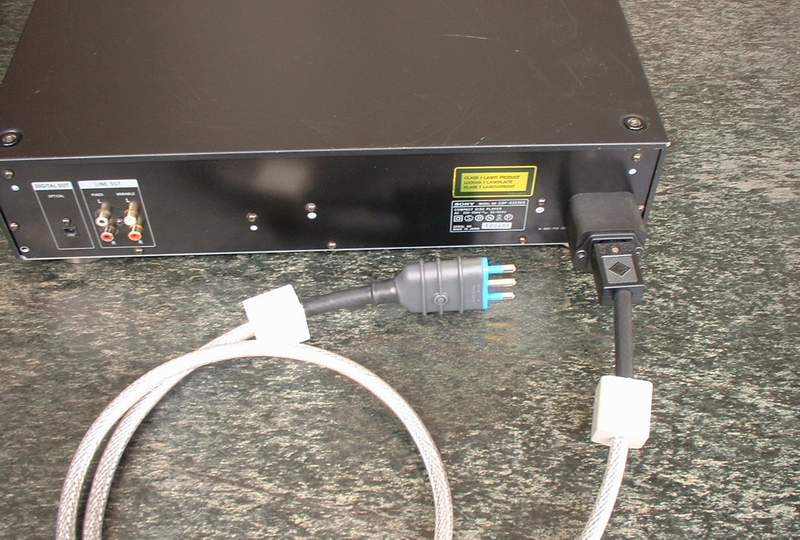

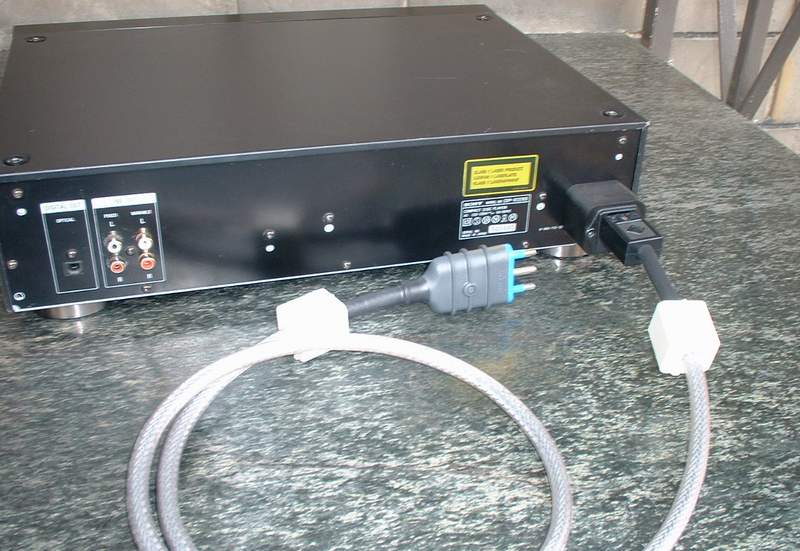

  Ed ecco qui'  finito, tempo massimo per fare il tutto 20 minuti
